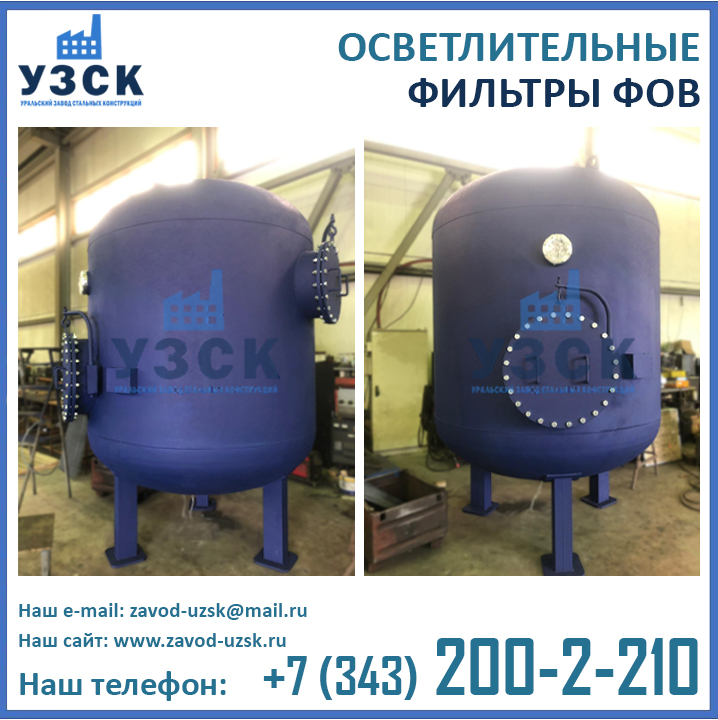

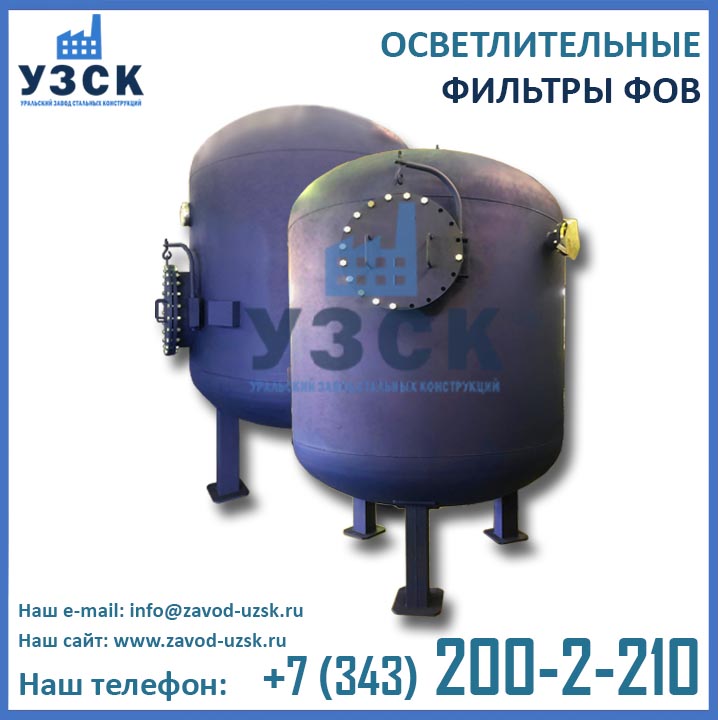

Фильтр ФОВ-1К 2,6-0,6 – водоподготовительный фильтр для осветления технической воды, имеющий следующие характеристики: одна камера диаметром 2600 мм, высота фильтра 3920 мм, высота фильтрующего слоя 1000 мм, рабочий объем 7,9 м³, производительность фильтра 58 м³/ч, рабочее давление 0,6 МПа (6 кгс/см2), масса изделия5400 кг. Фильтр ФОВ 1К 2,6-0,6 применяется в составе водоподготовительной установки. Основная область эксплуатации осветлительных фильтров: котельные, электростанции, промышленная энергетика.
Принцип действия фильтра ФОВ-2,6-0,6
В теплоэнергетике применяется техническая вода, которая должна соответствовать определенным требованиям, касающимся мутности воды и содержанию примесей и грязевых частиц. Для приведения воды к необходимым нормам, ее необходимо пропускать через специальные водоподготовительные установки, в которых фильтр ФОВ 2,6-0,6 играет роль очистителя воды от примесей и загрязняющих частиц. Вся работа осветлительного фильтра делится на четыре основных этапа: фильтрацию воды, взрыхление фильтрующих зерен, промывку фильтрующего материала и сброс первого фильтрата.
Очистка воды производится при помощи специального фильтрующего материала, имеющего пористую структуру: антрацита, керамзита, мраморной крошки, опоков дробленых, кварцевого песка, горелых пород и др. Зерна фильтрующего материала задерживают загрязняющие воду частицы на своей поверхности и в порах.
Когда производительность фильтра падает (это можно узнать по увеличению гидравлического сопротивления), возникает необходимость в промывке фильтрующего материала. Для этого сначала производится взрыхление материала сжатым воздухом, подающимся через НДРУ (нижнее дренажно-распределительное устройство), а затем в корпус фильтра снизу-вверх посредством насоса подается промывочная вода (заранее осветленная). Вода выбивает грязь из зерен фильтрующего материала и уносит ее с собой, сбрасываясь в дренаж или бак повторного использования воды для промывки (сброс первого фильтрата).
Чертеж ФОВ1К-2,6-0,6
Сфера применения циклонов-искрогасителей ЦГ
Оборудование применяется как предохранительная и защитная мера рукавных фильтров и рукавов от попадания и прожигания их искрами, которые образуются в процессе сварочных работ и летят в потоке очищаемой среды. Искрогасители ЦГ используют как первую ступень фильтрационной системы при очистке газовоздушной смеси от крупнодисперсной пыли, что существенно уменьшает нагрузку, оказываемую на рукавный фильтр.
Применяются преимущественно в металлургической отрасли, так как в процессе работы с металлом образуется металлическая пыль и искры, их циклон и захватывает. Искрогасители осуществляют забор заискренного и запыленного воздуха с тех мест, где происходит сварка или техническая резка металлов.
Комплектация фильтра ФОВ1К 2,6-0,6
Фильтр осветлительный однокамерный ФОВ 2,6-0,6 поставляется без фильтрующего материала.
Уральский Завод Стальных Конструкций (УЗСК) – непосредственный производитель фильтров для систем водоподготовки ФОВ – предлагает два варианта комплектации устройства
- Фильтр ФОВ 1К 2,6-0,6 без обвязки
- Фильтр ФОВ 1К 2,6-0,6 с обвязкой трубопроводами и арматурой (манометры, пробоотборное устройство, краны трехходовые, вентили, задвижки, прокладки, щелевые колпачки и крепеж)
Стоимость фильтров ФОВ1К2,6-0,6 с обвязкой или без Вы можете уточнить у наших менеджеров, связавшись с ними по координатам, указанным в разделе «Контакты».
