Изначально вода, используемая в системах отопления, холодного и горячего водоснабжения, может содержать различные посторонние предметы, шлам, частицы и примеси как органического, так и неорганического происхождения. Например, песок, ил, ржавчину и т.п. Использование такой загрязненной воды может привести к закупориванию шламом узких каналов теплообменного и насосного оборудования, накапливанию отложений на стенках котлов, а соответственно, к затратам на прочистку, обслуживание и возможный ремонт оборудования. Установка шламоуловителя ФШМ Ду 250 поможет избежать столь негативных последствий и сэкономить на обслуживании оборудования.

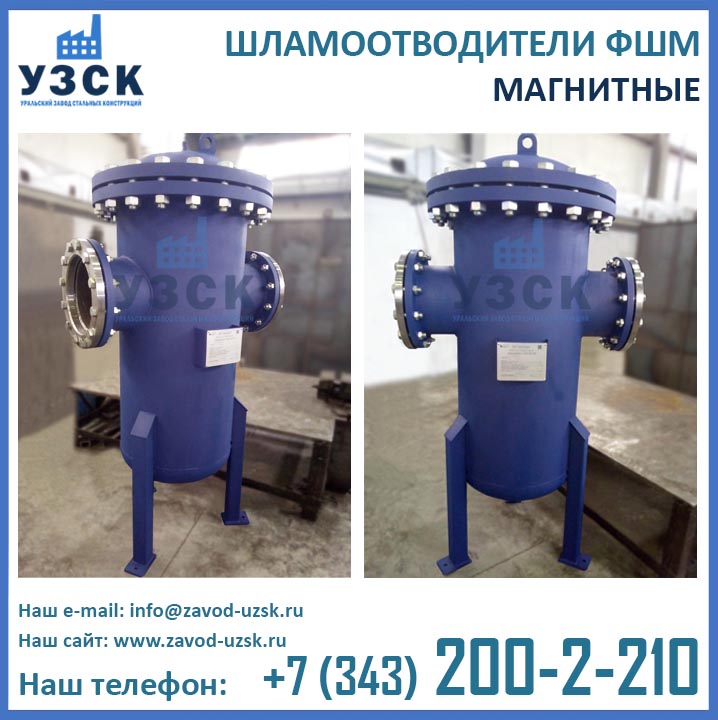

Шламоотводитель ФШМ-250 – это сетчатый магнитный фильтр для очистки воды и иных неагрессивных жидкостей от ферромагнетиков, шлама, ила, песка, а также других посторонних частиц и примесей органического и неорганического происхождения.
Основные параметры и размеры шламоуловителей ФШМ-250
Параметр | ФШМ-250 до 120°С | ФШМ-250 до 150°С |
Высота | 1340 мм | 1340 мм |
Длина | 700 мм | 700 мм |
Диаметр корпуса | 426 мм | 426 мм |
Диаметр условного прохода | 250 мм | 250 мм |
Масса | 244 кг | 244 кг |
Объем корпуса | 110 л | 110 л |
Производительность | 242 т/ч | 242 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 2″ | 2″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Особенности строения магнитных шламоотделителей ФШМ-250
Корпус шламоотделителя ФШМ Ду 250 мм является цилиндрическим сосудом диаметром 426 мм с эллиптическим днищем снизу и фланцевой заглушкой сверху. Днище оснащено патрубком диаметром 50 мм с наружной резьбой, предназначенным для слива шлама, а заглушка – внутренней резьбой диаметром 15 мм для выпуска воздуха. По бокам расположены патрубки с фланцами Ду 250 мм для присоединения к системе трубопроводов. Съемный фильтрующий элемент расположен внутри корпуса и состоит из следующих частей:
- стальные нержавеющие перфорированные перегородки,
- стержни из неодимовых магнитов,
- сетка тонкой фильтрации из нержавеющей стали (тонкость фильтрации 1000 мкм).
Такое строение фильтрующего элемента обеспечивает многоуровневую систему очистки воды, улавливающую сначала крупные частицы, затем ферромагнитные включения и мелкодисперсные фракции.

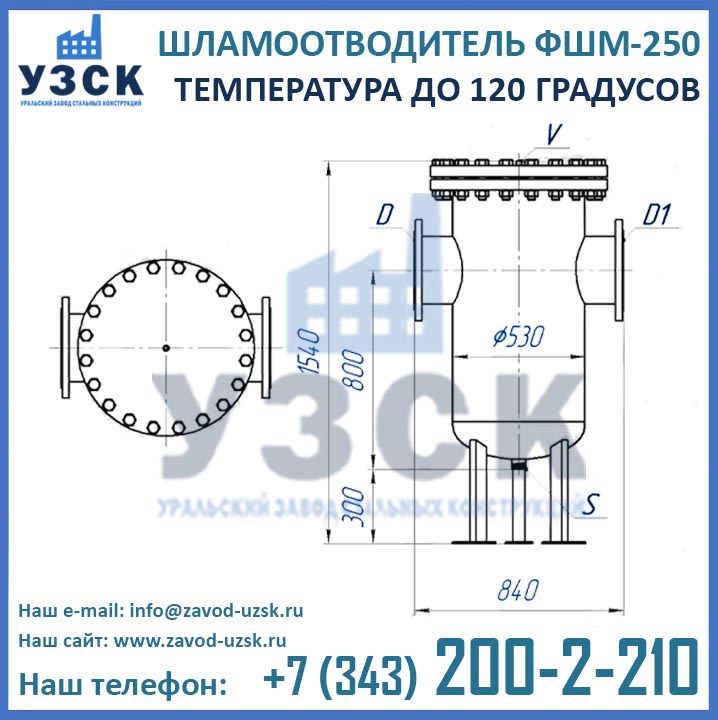

Чертеж ФШМ 250 мм до 120°С
Чертеж ФШМ 250 мм до 150°С
Цена шламоотводителя ФШМ Ду250 мм в Темиртау от производителя
Являясь непосредственным изготовителем фильтров магнитных ФШМ, Уральский завод стальных конструкций предлагает самые низкие цены на шламоотделители ФШМ Ду250 в Темиртау. Производство магнитных шламоотводителей осуществляется в самые короткие сроки специалистами сварочного производства НАКС по аттестованной технологии сварки при помощи сварочного оборудования, аттестованного Национальным агентством контроля сварки.
Готовая продукция подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде нашего завода. Наличие высококвалифицированного инженерно-конструкторского отдела позволяет помимо типовых магнитных фильтров ФШМ, изготавливать также нестандартные шламоотделители по чертежам заказчика, индивидуальным размерам и характеристикам, а также разрабатывать техническую документацию и рабочие чертежи в соответствии с тех. заданием заказчика.
Уточнить актуальную стоимость шламоотвотводителя ФШМ 250 можно любым удобным для Вас способом: по телефону 8 (800) 20-02-337; по электронной почте, указанной в разделе «Контакты»; посредством формы онлайн заказа, расположенной внизу этой страницы.
